串聯恒功率電伴熱帶產品由電伴熱帶廠家為您提供，歡迎來電咨詢有關串聯恒功率電伴熱帶周邊問題，或電加熱、電伴熱設備的批發報價安裝設計成套咨詢。

串聯恒功率電伴熱帶與其它電伴熱帶相比，其較大特點是使用長度長、輸出功率恒定、首尾發熱均勻，它比一般恒功率、自控溫電伴熱帶的較大使用長度長5-20倍，因此特別適用于石油、化工、電力、碼頭等行業的長輸管線、大型槽池、貯罐等防凍、防凝、保溫。

產品結構

       串聯型電伴熱帶是在發熱芯線上包覆絕緣護套，結構有單芯、二芯和三芯三種，一般單芯串聯型電伴熱帶不單獨使用，而是將三根相同長度的組合使用。

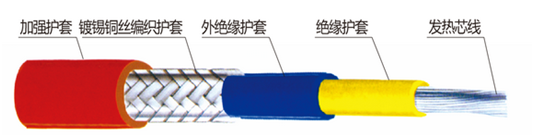

單芯結構

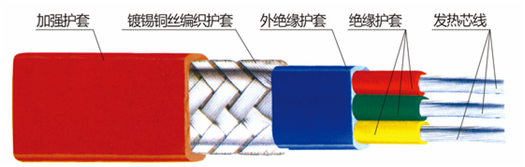

三芯結構

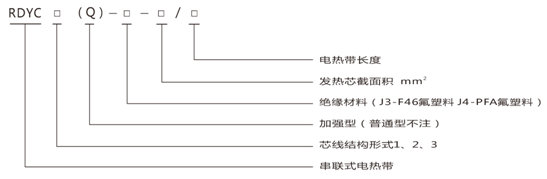

串聯恒功率電伴熱帶產品型號解讀
產品原理

根據焦耳-楞次定律，當電流通過導體時不斷放出熱量，形成一條連續的、發熱均勻的電伴熱帶。

技術數據



產品型號	芯線結構(mm)	公稱截面(mm2)	20阻值(Ω/km)
RDYC1,2,3(Q)-J3(4)-3.0	19*0.45	3	5.83
RDYC1,2,3(Q)-J3(4)-4.0	19*0.52	4	4.37
RDYC1,2,3(Q)-J3(4)-5.0	19*0.58	5	3.52
RDYC1,2,3(Q)-J3(4)-6.0	19*0.64	6	2.93
RDYC1,2,3(Q)-J3(4)-7.0	19*0.69	7	2.51
RDYC1,2,3(Q)-J3(4)-8.0	19*0.74	8	2.2
RDYC1,2,3(Q)-J3(4)-9.0	19*0.78	9	1.95
RDYC1,2,3(Q)-J3(4)-10.0	19*0.82	10	1.75

注：如用戶需用特殊規格非標串聯型電伴熱帶，請與本公司技術部門聯系。

額定電壓：220V，380V，660V，50~60HZ
   介電強度：2500VAC/50Hz/1min
   較高耐溫度：J3(F46氟塑料)205℃；J4(PFA氟塑料)260℃
   較低安裝溫度：-50℃
   防爆標志：ExellT4
   防護等級：IP56


串聯恒功率電伴熱帶應用范圍

串聯型電伴熱帶主要應用較長距離管線的伴熱保溫，用一個電源點供電，可進行長達3公里的管線伴熱，三芯串聯型電伴熱帶主要用于管線維持溫度較低的場合，如果管線維持溫度較高請選用單芯串聯型電伴熱帶。串聯型電伴熱帶根據管線長度定長制作，不可任意剪接。可用于普通場合和防爆場合一、二級區域。

冷端連接

為提高串聯型電伴熱帶的使用壽命，在電源接線盒、中間接線盒和尾端接線盒的接線處預先剝去絕緣層，采用冷端接線的方法，利用銅管接頭將電伴熱帶與冷端導線進行壓接，然后在外面用高溫3M膠帶進行纏繞包裹。根據實際的電流規格選用不同的冷端導線，見下表：

冷端導線截面（mm2）	額定載流量（A）	適用串聯電伴熱帶截面（mm2）
10	40	RDYC1,2,3(Q)-J3(4)-3.0、4.0、5.0
16	65	RDYC1,2,3(Q)-J3(4)-6.0、7.0、8.0
25	90	RDYC1,2,3(Q)-J3(4)-9.0、10.0

產品資料地址：http://m.ytcopy.cn/pro/hgl/3315.html 轉載請勿刪除！

串聯恒功率電伴熱帶廠家期待為您服務！
